Схема подключения подземного водопровода и автоматического полива

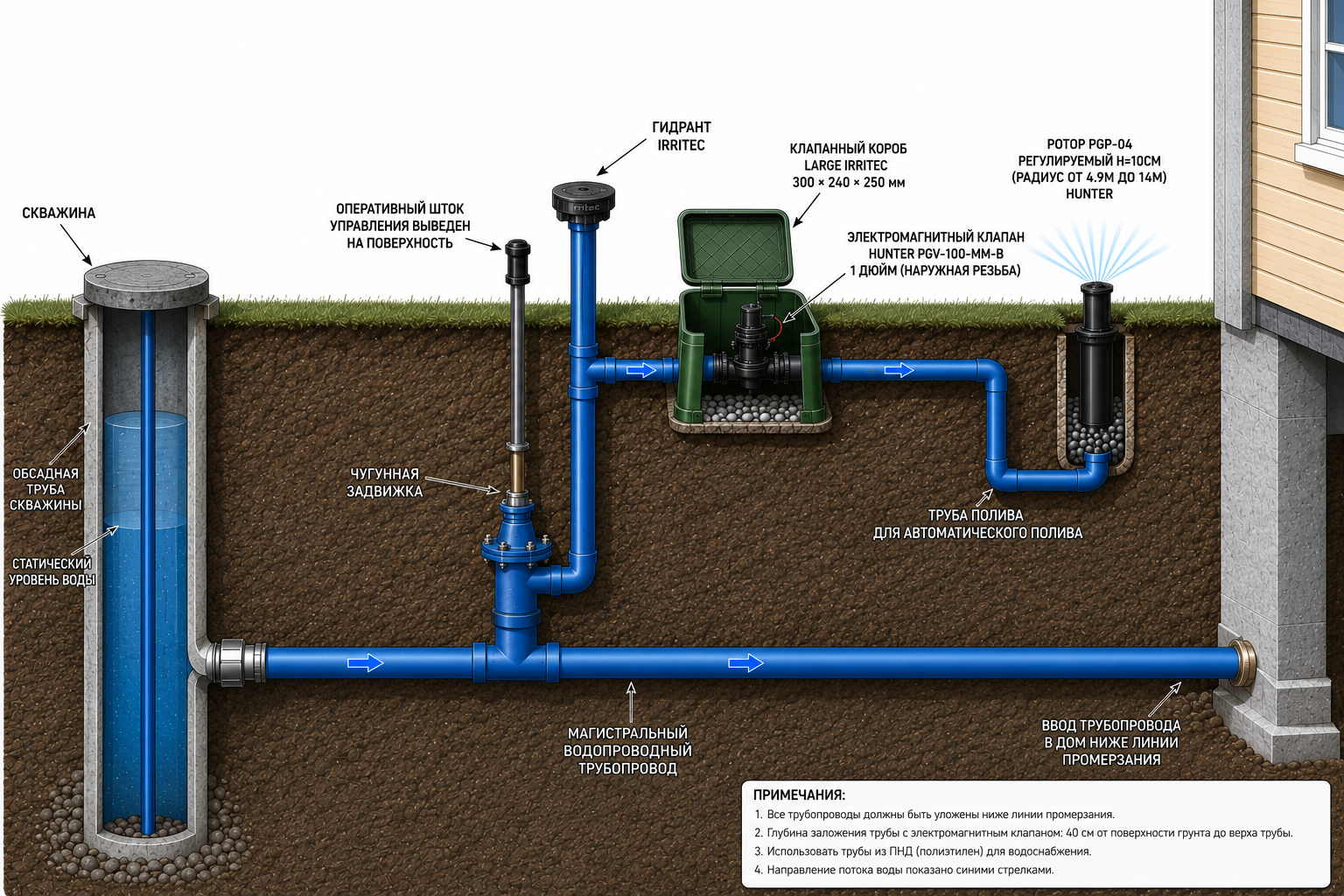

Представленная схема показывает устройство подземного водопровода от скважины к дому с организацией отдельной ветки для автоматического полива участка.
Основная магистральная труба выходит из скважины и прокладывается под землёй ниже расчётной глубины промерзания грунта. Такое расположение позволяет защитить водопровод от замерзания в зимний период. Направление движения воды от скважины к дому показано синими стрелками.
На магистрали предусмотрен боковой отвод, через который вода поступает на узел управления поливом. Первым элементом боковой ветки является чугунная задвижка. Корпус задвижки находится в грунте, а её вертикальный шток выведен к поверхности для удобного перекрытия воды без необходимости вскрывать грунт.
После задвижки боковая линия разделяется на два направления. Первое направление предназначено для подключения гидранта Irritec. Сам гидрант устанавливается под землёй, а на уровне поверхности грунта располагается только его верхняя крышка. Такое исполнение позволяет получить точку доступа к воде, сохраняя аккуратный внешний вид участка.
При консервации полива на зимний период через гидрант подключается подача воздуха от компрессора.
Второе направление предназначено для автоматического полива. Магистральный трубопровод на глубине 30-40 см прокладывается по участку. К нему подключаются электромагнитные клапаны.
Таким образом, система разделяет хозяйственное водоснабжение и автоматический полив: магистральная линия обеспечивает подачу воды к дому, а боковая ветка после задвижки используется для гидранта и управляемой зоны полива. Все основные подземные трубопроводы, за исключением специально предусмотренного участка поливочной линии, располагаются с учётом требований по защите от промерзания.
Схема предназначена для наглядного понимания последовательности монтажа и взаимного расположения основных элементов системы: скважина → магистральный трубопровод → отвод на полив → задвижка → гидрант / электромагнитный клапан.
