Как происходит соединение труб ПНД компрессионными фитингами
Схему соединения полиэтиленовых труб компрессионными фитингами нельзя считать идеальной, есть и недостатки. Например, для обеспечения герметичности стыка используются резиновые прокладки, которые со временем усыхают и теряют упругость. Поэтому в процессе эксплуатации стык может начать подтекать, накидные гайки необходимо подкручивать для уплотнения соединения.

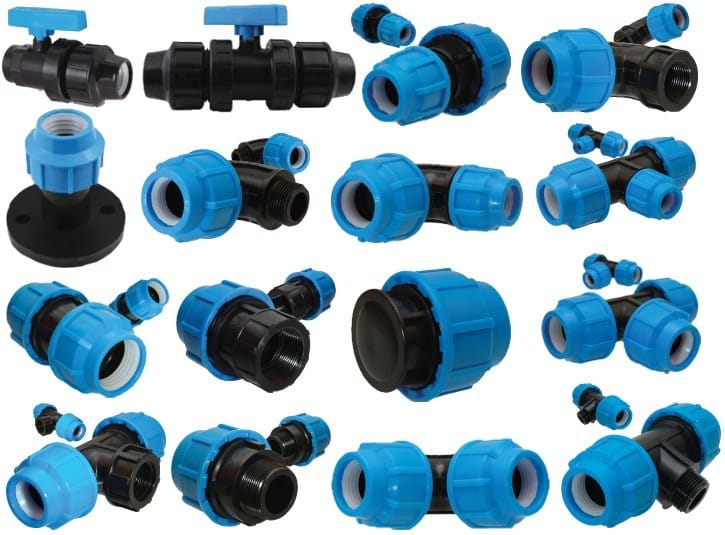

Обжимные муфты, переходники, угольники, тройники на полиэтиленовых магистралях нельзя подвергать механической нагрузке – стык нужно разгружать установкой компенсационных опор.
Подготовка трубы
Отверстия в компрессионной муфте должны соответствовать внешнему диаметру трубы. Но это только в теории. На самом деле и фитинги, и трубные заготовки из ПНД выпускают огромное количество мелких и средних предприятий, поэтому могут быть отклонения в размерах.
Большинство любителей, взявшихся устанавливать компрессионный фитинг на ПЭ-трубу, пренебрегают подготовкой. Ошибочно считается, что достаточно ровно отрезать кромку, и можно вставлять заготовку внутрь муфты.
Неподготовленная труба туго входит внутрь качественной муфты-соединителя – если приложить большое усилие, то можно даже разорвать резиновое уплотнение. Делать это нельзя.
Последовательность подготовки кромки муфты:
- С помощью резака отрезаем трубу так, чтобы линия реза получилась строго перпендикулярной оси трубной заготовки.
- С помощью калибратора снять фаску в 20о. Если кольцо уплотнения не одевается на трубу из-за увеличенного диаметра заготовки, то потребуется снять часть полиэтилена на расстоянии 4-5 мм от торца.
- Если на полиэтиленовой трубе заметны наплывы, или форма явно отличается от круглой – откалибровать ту часть поверхности, которая зайдет внутрь обжимного фитинга.
После обработки поверхность фаски и первые 4-5 мм заготовки должны быть максимально гладкими. Никаких смазок, клеевых составов, герметиков или уплотнителей при установке обжимной муфты на трубе не используется.
