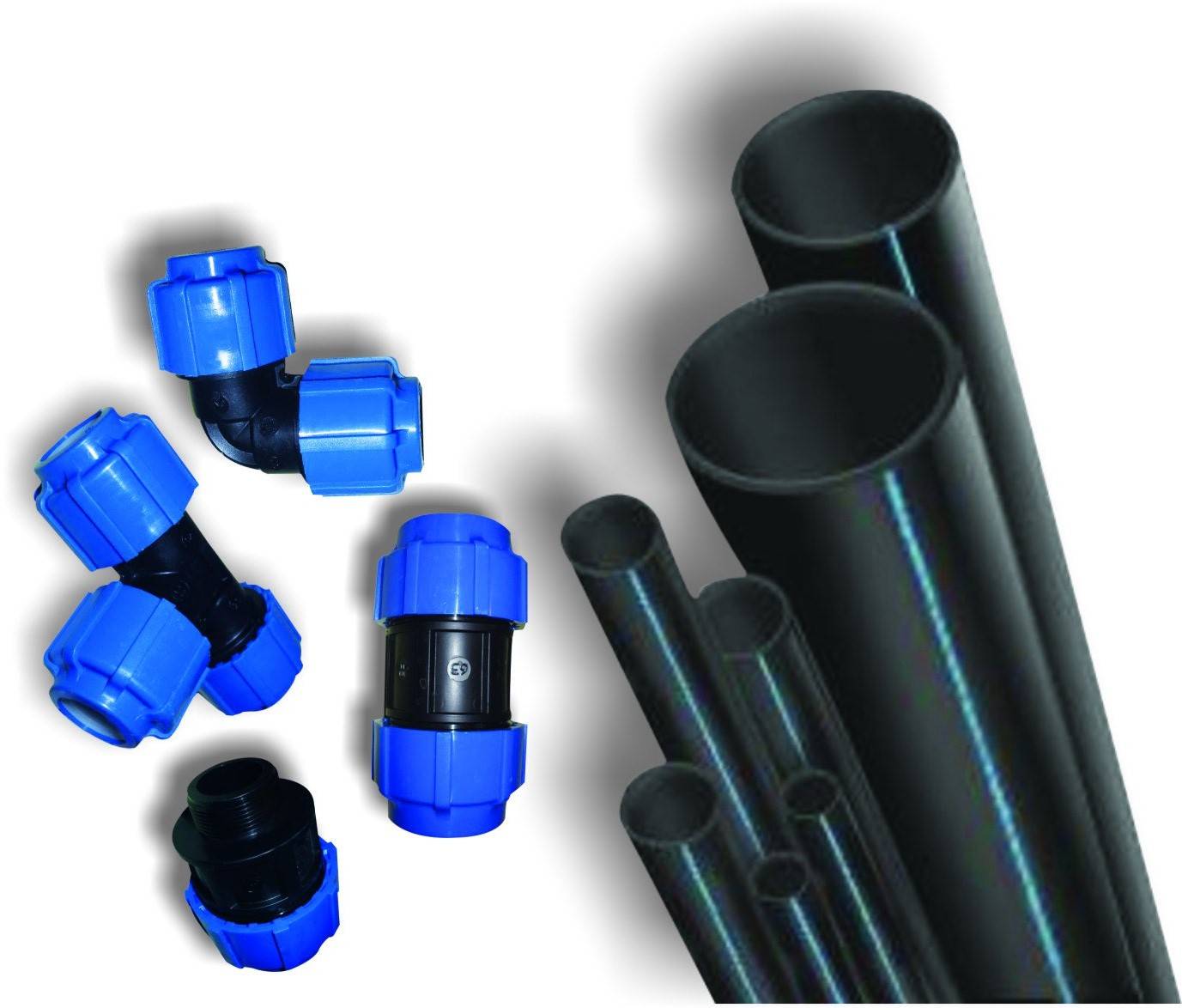

Напорные трубы ПНД производятся согласно ГОСТ 18599-2001 из полиэтилена низкого давления (ПНД). Для производства ПНД труб используется первичный полиэтилен ПЭ 80 и ПЭ 100 (полиэтилен с MRS 8 МПа и 10 МПа). Синие продольные маркировочные полосы, выполненные методом соэкструзии, указывают на предназначение трубы для питьевой воды.
Таблица диаметров ПНД труб (ГОСТ 18599-2001)
SDR | SDR 26 | SDR 21 | SDR 17 | SDR 13,6 | SDR 11 | |||||
ПЭ 80 | PN 5 | PN 6,3 | PN 8 | PN 10 | PN 12,5 | |||||
ПЭ 100 | PN 6,3 | PN 8 | PN 10 | PN 12,5 | PN 16 | |||||
Диаметр | е, мм | 1 кг/м | е, мм | 1 кг/м | е, мм | 1 кг/м | е, мм | 1 кг/м | е, мм | 1 кг/м |
20 | — | — | — | — | — | — | — | — | 2,0 | 0,116 |
25 | — | — | — | — | — | — | 2,0 | 0,148 | 2,3 | 0,169 |
32 | — | — | — | — | 2,0 | 0,193 | 2,4 | 0,229 | 3,0 | 0,277 |
40 | — | — | 2,0 | 0,244 | 2,4 | 0,292 | 3,0 | 0,353 | 3,7 | 0,427 |
50 | 2,0 | 0,308 | 2,4 | 0,369 | 3,0 | 0,449 | 3,7 | 0,545 | 4,6 | 0,663 |
63 | 2,5 | 0,488 | 3,0 | 0,573 | 3,8 | 0,715 | 4,7 | 0,869 | 5,8 | 1,05 |
75 | 2,9 | 0,668 | 3,6 | 0,821 | 4,5 | 1,01 | 5,6 | 1,23 | 6,8 | 1,46 |
90 | 3,5 | 0,969 | 4,3 | 1,18 | 5,4 | 1,45 | 6,7 | 1,76 | 8,2 | 2,12 |
110 | 4,2 | 1,42 | 5,3 | 1,77 | 6,6 | 2,16 | 8,1 | 2,61 | 10,0 | 3,14 |
125 | 4,8 | 1,83 | 6,0 | 2,26 | 7,4 | 2,75 | 9,2 | 3,37 | 11,4 | 4,08 |
140 | 5,4 | 2,31 | 6,7 | 2,83 | 8,3 | 3,46 | 10,3 | 4,22 | 12,7 | 5,08 |
160 | 6,2 | 3,03 | 7,7 | 3,71 | 9,5 | 4,51 | 11,8 | 5,50 | 14,6 | 6,67 |
180 | 6,9 | 3,78 | 8,6 | 4,66 | 10,7 | 5,71 | 13,3 | 6,98 | 16,4 | 8,43 |
200 | 7,7 | 4,68 | 9,6 | 5,77 | 11,9 | 7,04 | 14,7 | 8,56 | 18,2 | 10,4 |
225 | 8,6 | 5,88 | 10,8 | 7,29 | 13,4 | 8,94 | 16,6 | 10,9 | 20,5 | 13,2 |
250 | 9,6 | 7,29 | 11,9 | 8,92 | 14,8 | 11,0 | 18,4 | 13,4 | 22,7 | 16,2 |
280 | 10,7 | 9,09 | 13,4 | 11,3 | 16,6 | 13,8 | 20,6 | 16,8 | 25,4 | 20,3 |
315 | 12,1 | 11,6 | 15,0 | 14,2 | 18,7 | 17,4 | 23,2 | 21,3 | 28,6 | 25,7 |
355 | 13,6 | 14,6 | 16,9 | 18,0 | 21,1 | 22,2 | 26,1 | 27,0 | 32,2 | 32,6 |
400 | 15,3 | 18,6 | 19,1 | 22,9 | 23,7 | 28,0 | 29,4 | 34,2 | 36,3 | 41,4 |
450 | 17,2 | 23,5 | 21,5 | 29,0 | 26,7 | 35,5 | 33,1 | 43,3 | 40,9 | 52,4 |
500 | 19,1 | 29,0 | 23,9 | 35,8 | 29,7 | 43,9 | 36,8 | 53,5 | 45,4 | 64,7 |
560 | 21,4 | 36,3 | 26,7 | 44,8 | 33,2 | 55,0 | 41,2 | 67,1 | 50,8 | 81,0 |
630 | 24,1 | 46,0 | 3,0 | 56,5 | 37,4 | 69,6 | 46,3 | 84,8 | 57,2 | 103,00 |
710 | 27,2 | 58,5 | 33,9 | 72,1 | 42,1 | 88,4 | 52,2 | 108,00 | 64,5 | 131,00 |
800 | 30,6 | 74,1 | 38,1 | 91,4 | 47,4 | 112,00 | 58,8 | 137,00 | 72,6 | 166,00 |
900 | 34,4 | 93,8 | 42,9 | 116,0 | 53,3 | 142,00 | 66,1 | 173,00 | — | — |
1000 | 38,2 | 116,00 | 47,7 | 143,0 | 59,3 | 175,00 | 73,5 | 214,00 | — | — |
1200 | 45,9 | 167,00 | 57,2 | 206,0 | 71,1 | 252,00 | — | — | — | — |
ПНД трубы до 110 мм в диаметре поставляются в бухтах и отрезками по 12 метров.
ПНД трубы диаметром более 110 мм поставляются только отрезками по 12 метров.
ПЭ бухты диаметрами 90 и 110 мм, считаются негабаритным грузом, так как при погрузке превышают максимально допустимый размер. Для транспортировки таких бухт используется специально оборудованный транспорт.
